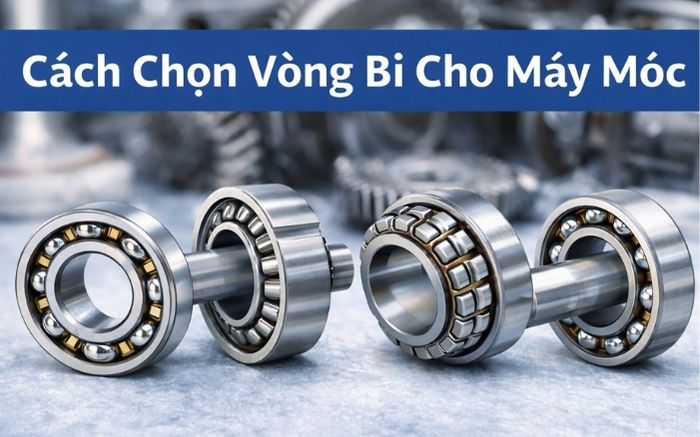

Cách Chọn Vòng Bi Cho Máy Móc Chính Xác, Bền Và Phù Hợp Nhất

Vòng bi là gì? Vai trò của vòng bi trong máy móc

Vòng bi là chi tiết cơ khí được thiết kế để giảm ma sát giữa các bộ phận chuyển động quay. Nó gồm các bộ phận chính như vòng trong, vòng ngoài, bi hoặc con lăn và vòng cách. Khi trục quay, các viên bi hoặc con lăn lăn giữa hai vòng giúp giảm lực ma sát so với tiếp xúc trượt thông thường.

Trong công nghiệp, vòng bi được sử dụng trong rất nhiều thiết bị như động cơ điện, băng tải, hộp số, máy chế biến thực phẩm, máy nông nghiệp và máy công nghiệp nặng. Nhờ có vòng bi, các hệ thống truyền động có thể hoạt động ổn định hơn, giảm tiêu hao năng lượng và tăng độ bền cho thiết bị.

Xác định tải trọng khi chọn vòng bi

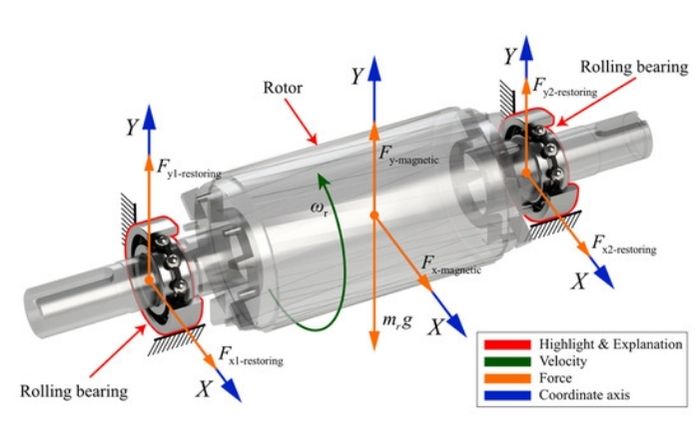

Trước khi chọn vòng bi, cần xác định loại tải trọng tác động lên trục. Trong cơ khí, tải trọng thường được chia thành ba loại chính là tải hướng tâm, tải dọc trục và tải kết hợp.

Tải hướng tâm là lực tác động vuông góc với trục quay. Đây là dạng tải phổ biến trong các thiết bị như motor điện, băng tải, quạt công nghiệp hoặc các trục truyền động cơ bản. Với loại tải này, vòng bi cầu rãnh sâu thường được sử dụng vì khả năng chịu tải hướng tâm tốt và vận hành ở tốc độ cao.

Tải dọc trục là lực tác động song song với trục quay. Loại tải này thường gặp trong các cơ cấu trục vít, máy ép hoặc bàn xoay. Trong trường hợp này, vòng bi chặn là lựa chọn phù hợp vì được thiết kế để chịu lực theo phương dọc trục.

Ngoài ra, nhiều hệ thống máy móc còn chịu tải kết hợp, tức là vừa có tải hướng tâm vừa có tải dọc trục. Trong các trường hợp như hộp số hoặc máy CNC, vòng bi côn hoặc vòng bi tiếp xúc góc thường được sử dụng để đảm bảo khả năng chịu lực tốt.

Các loại vòng bi phổ biến trong công nghiệp

Trên thị trường hiện nay có nhiều loại vòng bi khác nhau, mỗi loại được th

iết kế cho những ứng dụng riêng.

• Vòng bi cầu rãnh sâu là loại phổ biến nhất, được sử dụng nhiều trong động cơ điện, quạt công nghiệp và máy bơm nhờ khả năng vận hành ổn định và tốc độ quay cao.
• Vòng bi côn có khả năng chịu tải lớn và tải kết hợp tốt nên thường được dùng trong hộp số, máy công nghiệp nặng hoặc các hệ thống truyền động chịu lực lớn.
• Vòng bi tang trống có khả năng tự cân chỉnh khi trục bị lệch, nhờ đó hoạt động ổn định trong các hệ thống máy nghiền, máy khai thác hoặc máy cán thép.
• Vòng bi tiếp xúc góc thường được sử dụng trong các thiết bị yêu cầu độ chính xác cao như trục chính máy CNC hoặc máy công cụ.

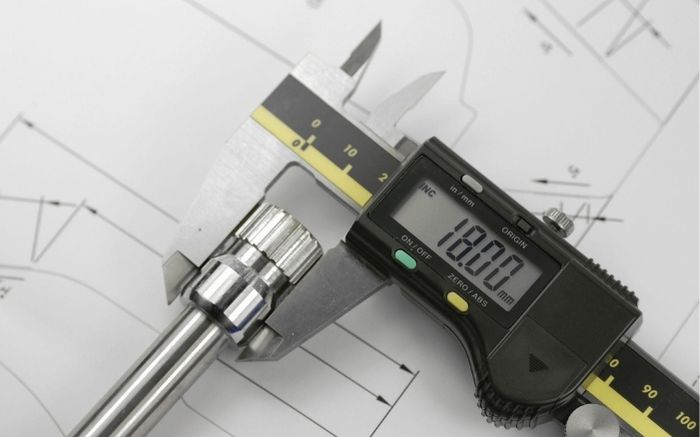

Cách chọn kích thước vòng bi theo trục

Kích thước vòng bi thường được lựa chọn dựa trên đường kính trục. Nguyên tắc cơ bản là đường kính trong của vòng bi phải bằng với đường kính trục để đảm bảo lắp đặt chính xác.

Một số mã vòng bi phổ biến theo kích thước trục gồm:

Việc chọn đúng kích thước giúp vòng bi hoạt động ổn định và tránh hiện tượng rung lắc hoặc mài mòn sớm.

Chọn vòng bi theo tốc độ quay

Tốc độ quay của trục là yếu tố quan trọng khi chọn vòng bi. Với các thiết bị có tốc độ quay cao như motor điện, quạt công nghiệp hoặc máy bơm, vòng bi cầu hoặc vòng bi tiếp xúc góc thường được sử dụng vì có khả năng vận hành ổn định ở tốc độ cao.

Ngược lại, các thiết bị có tải trọng lớn nhưng tốc độ quay thấp như máy nghiền hoặc máy khai thác thường sử dụng vòng bi tang trống hoặc vòng bi côn để đảm bảo khả năng chịu lực.

Ảnh hưởng của môi trường làm việc

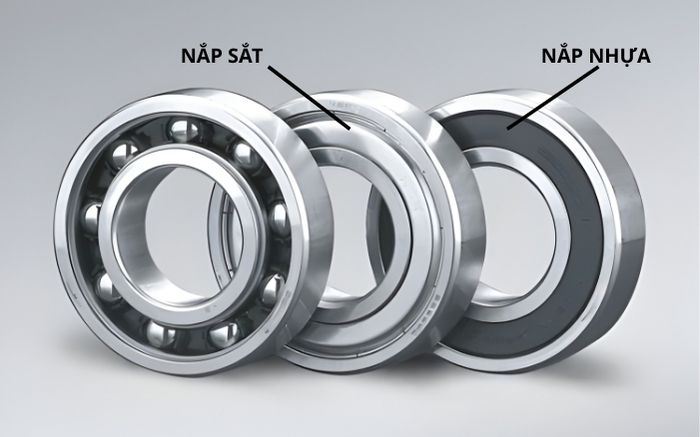

Môi trường làm việc có ảnh hưởng rất lớn đến tuổi thọ của vòng bi. Trong môi trường nhiều bụi như nhà máy xi măng hoặc xưởng gỗ, nên sử dụng vòng bi có nắp chắn bụi như loại ZZ hoặc 2RS để ngăn bụi xâm nhập vào bên trong.

Trong môi trường ẩm ướt hoặc có nước, vòng bi inox là lựa chọn phù hợp vì có khả năng chống ăn mòn tốt. Với các hệ thống chịu tải lớn và rung động mạnh, vòng bi tang trống thường được sử dụng nhờ khả năng chịu tải cao và tự điều chỉnh khi trục bị lệch.
